陽 -非復(fù)合離子型氧化聚乙烯蠟乳液的制備

＊強西懷1, 2,董艷勇2,張 　輝1, 2
(1.輕化工助劑化學(xué)與技術(shù)省部共建教育部重點實驗室, 陜西 西安　 710021;2.陜西科技大學(xué) 資源與環(huán)境學(xué)院 , 陜西 西安710021)
摘要:陽 -非復(fù)合離子型氧化聚乙烯蠟乳液廣泛應(yīng)用于皮革涂飾、造紙、印染等領(lǐng)域, 該文用三乙醇胺對氧化聚 乙烯蠟進行酯化改性, 再用相轉(zhuǎn)變法和復(fù)合乳化體系對酯化改性的氧化聚乙烯蠟進行乳化, 并對乳液性能進行 檢測分析。 實驗結(jié)果表明, 三乙醇胺對氧化聚乙烯蠟進行酯化改性后, 可明顯提高氧化聚乙烯蠟的可乳化性和 乳液的穩(wěn)定性。 乳化劑的種類、用量、乳化溫度以及剪切攪拌速度等乳化因素對乳液性能有較大影響。 乳化實 驗優(yōu)化的條件為:乳化劑 OS-15用量為氧化聚乙烯蠟質(zhì)量的 15%, 乳化劑 1631用量為氧化聚乙烯蠟質(zhì)量的 5%;乳化溫度為 90～ 95 ℃;連續(xù)剪切分散 40～ 60 min。
關(guān)鍵詞:氧化聚乙烯蠟;乳化;蠟乳液;陽離子蠟乳液;皮革化學(xué)品

中圖分類號:TQ423.92 文獻標(biāo)識碼:A 文章編號:1003-5214(2009)12-1221-05

聚乙烯蠟是低聚合度聚乙烯, 經(jīng)改性的聚乙烯蠟乳液形成的蠟?zāi)す鉂啥雀?, 硬度大 , 手感好 , 且耐久性優(yōu)良 ,可以替代昂貴的動物蠟乳液而廣泛應(yīng)用于皮革涂飾、地板、汽車 、家具等上光領(lǐng)域,還廣泛應(yīng)用于水果蔬菜的保鮮、造紙、紡織等領(lǐng)域[ 1], 因此受到人們的廣泛關(guān)注。

乳化蠟在國外已經(jīng)獲得廣泛的應(yīng)用。美孚石油 公司從 20世紀 50年代就開始研制乳化蠟 , 20世紀 60年代就得到推廣應(yīng)用 , 20世紀 70年代 ,英國 、德 國 、日本也相繼進行了研究和開發(fā)工作。目前各種 不同品牌、不同用途的乳化蠟產(chǎn)品已經(jīng)遍布世界各 大市場 。

國內(nèi)的乳化蠟產(chǎn)品的研究工作起步較晚 , 生產(chǎn) 的乳化蠟產(chǎn)品品種、規(guī)格還較少, 規(guī)模小, 不能滿足 各行各業(yè)生產(chǎn)的需要, 部分蠟乳液品種還需依靠進 口 。目前市場上的乳化蠟大都是非離子和陰離子 型 ,陽離子型乳化蠟產(chǎn)品不穩(wěn)定 ,易分層, 因此 ,成功 的陽離子型乳化蠟產(chǎn)品較少 [ 2] 。皮革涂飾中 , 陽離 子型乳化蠟由于其帶正電荷 ,在水中的固體表面帶 負電荷 ,使陽離子型乳化蠟易于吸附在固體表面,使 成膜更加均勻,覆蓋性更好

作者通過改性等方法對氧化聚乙烯蠟進行陽 、非離子乳化 ,制備了穩(wěn)定的陽離子氧化聚乙烯蠟乳液 ,應(yīng)用于制革涂飾等領(lǐng)域 。

1　 實驗部分

1.1　材料與儀器

氧化聚乙烯蠟,工業(yè)品 ,乳山化工廠 ;乳化劑 OS -15、AEO-3、AEO-9、EL-20, 工業(yè)品, 上海森斐 化學(xué)品有限公司 ;咪唑啉 ,工業(yè)品, 上海發(fā)凱化學(xué)品 有限公司;乳化劑 1631、1827、1227, 工業(yè)品 , 山東長 鏈化學(xué)有限公司 ;乳化劑 Span60、Tween60、Span80、 Tween80,工業(yè)品 ,河南向富精細化學(xué)品有限公司。

 恒溫油浴鍋 R201型, 鞏義英峪高科儀器廠 ;乳 化剪切攪拌機 TRI-300-I型,上海標(biāo)本模型廠 ;表 面電位粒徑儀 BDL-B型 ,上海檢測技術(shù)所上立檢 測儀器廠;電子天平 JM10001,余姚紀銘稱重校驗設(shè) 備有限公司 。

1.2　制備方法
1.2.1　氧化聚乙烯蠟的改性

將定量的氧化聚乙烯蠟和三乙醇胺投入到帶攪 拌器的三口燒瓶中 , 加入相當(dāng)于蠟質(zhì)量 0.5%的酸 性催化劑以及 2倍于蠟質(zhì)量的甲苯, 加幾粒沸石 ,加 熱回流 ,并用水分接收器接收蒸餾出的水分 。在水 分接收器上部液體澄清后停止加熱 , 冷卻 。再用旋 轉(zhuǎn)蒸發(fā)儀蒸發(fā)回收蠟中甲苯,烘干備用。

1.2.2 氧化聚乙烯蠟的乳化

實驗采用相轉(zhuǎn)變法進行乳化。將氧化聚乙烯蠟 和乳化劑加入到三口瓶中 ,加熱至完全熔化,開動剪 切攪拌器使其混合均勻。在低速攪拌下緩慢加入 90 ℃熱水,觀察到油相有黏度陡增現(xiàn)象時, 快速加 完其余的熱水, 隨著水的繼續(xù)加入, 乳液黏度又驟 減, 得到微微泛藍光的乳液 。保溫攪拌 30 min后停 止加熱,攪拌至室溫即可 。

1.3　 乳化蠟乳液分散性能的檢測
乳化蠟產(chǎn)品的分散性能檢測參考文獻[ 3] 。
1.4　 乳液粒徑分析
用 BDL-B型表面電位粒徑儀測定乳液的平均粒徑 。

2　 結(jié)果與討論

2.1　 改性氧化聚乙烯蠟的乳化

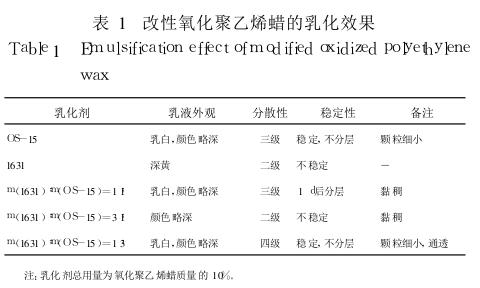

直接用陽離子乳化劑乳化的蠟乳液不穩(wěn)定, 乳 液顏色乳白,較為黏稠, 分散性基本為二至三級。為 制得穩(wěn)定的陽離子乳化蠟, 在乳化前對氧化聚乙烯 蠟用有機堿進行改性。然后對改性氧化聚乙烯蠟進 行乳化。分別使用了乳化劑 1631、OS-15以及 1631和 OS-15復(fù)合乳化劑,結(jié)果見表 1。

由表 1可以看出 ,有機堿改性后的氧化聚乙烯 蠟用 1631和 OS-15(質(zhì)量比 1∶1)復(fù)合乳化的效果 要比分別單獨用 1631和 OS-15乳化的效果好得 多, 當(dāng) m(1631)∶m(OS-15)=1∶3時, 乳液有一定 的透光性 ,泛藍光, 說明有機堿的改性對提高乳液產(chǎn) 品質(zhì)量十分重要。

由于乳化蠟分散細度、均勻性同乳化液穩(wěn)定性 有一定內(nèi)在聯(lián)系, 蠟乳液的不穩(wěn)定主要表現(xiàn)為破乳 和分層,若表面活性劑在乳液粒子表面形成的吸附 層不夠致密,界面膜強度低, 將導(dǎo)致乳粒相互靠攏合 并成大顆粒而破乳 [ 4] , 乳液一旦破乳則很快分層。 因此 ,要制得顆粒細小、均勻穩(wěn)定的乳化蠟, 乳化劑 的選擇是首要條件 ;同時, 還必須考慮乳化劑的用 量、加入方式, 乳化溫度與時間及攪拌速度等乳化條 件 [ 5] 。

2.2 乳化劑種類對乳化性能影響

氧化聚乙烯蠟在常溫下是固體,不溶于水,加入 合適的乳化劑能顯著降低油相和水相的界面張力,并在機械攪拌作用下可以形成分散均勻, 體系穩(wěn)定 的乳液 。因此乳化劑的選擇是蠟乳化的關(guān)鍵因素。

2.2.1 乳化劑的結(jié)構(gòu)對乳化性能影響

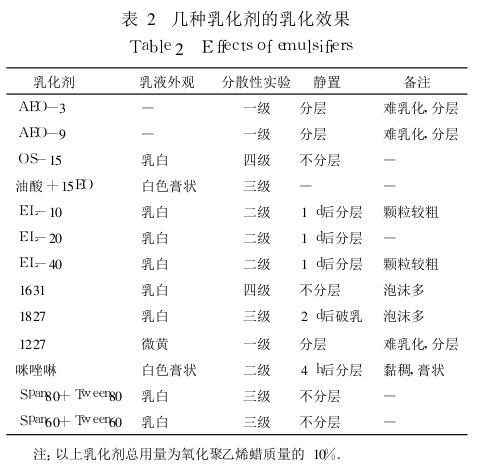

不同結(jié)構(gòu)乳化劑的乳化效果如表 2所示。在選 擇乳化劑時, 乳化劑的分子結(jié)構(gòu)是一項重要因素 。 聚乙烯蠟是直鏈烷烴結(jié)構(gòu) , 氧化后分子中引入了一 些極性基團 ,乳化劑 1631、OS-15等分子的憎水基 都是含 12 ～ 18個碳的脂肪烴, 根據(jù)相似相溶原理 , 它們同蠟的相溶性較好,因而乳化效果也更好 。

2.2.2 乳化劑的 HLB值對乳化性能影響

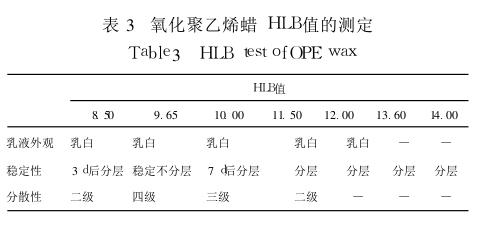

選擇乳化劑的另一個因素和參考依據(jù)是親水 - 親油平衡值 (HLB值 ),它是由乳化劑的化學(xué)組成和 乳化劑離子化的含量來決定的 。 HLB=3 ～ 6的乳 化劑適用于 W/O型乳液, HLB=8 ～ 18的乳化劑適 用于 O/W型乳液 [ 6] 。本文采用不同配比的 Span80 (HLB值為 4.3)和 Tween80(HLB值為 15), 制得梯 度 HLB值的復(fù)合乳化劑 , 對氧化聚乙烯蠟進行乳 化 ,以測定氧化聚乙烯蠟 HLB值的大致范圍 [ 7] ,實 驗結(jié)果如表 3所示。

由表 3可知, 乳化氧化蠟的所需乳化劑 HLB值 應(yīng)在 9 ～ 10。實驗也表明復(fù)合乳化劑 HLB值與氧化 蠟的 HLB值相接近時乳化效果較好 。故應(yīng)選擇和 氧化蠟的 HLB值相適應(yīng)的乳化劑。

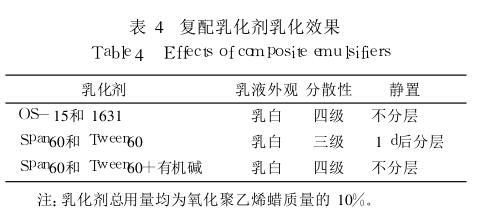

實驗優(yōu)選出 1631、Span60+Tween60、OS-15乳 化體系,并對這幾種乳化劑之間的復(fù)配效果進行了 研究 ,結(jié)果見表 4。單一乳化劑對蠟的乳化效果往 往不夠理想,這是因為單一乳化劑所形成的界面膜 強度低,不能使乳液體系保持穩(wěn)定 ,而由幾種表面活 性劑組成的復(fù)配型乳化劑, 較好地解決了此問題。 同時 ,乳化中還可選擇加入一些添加劑 [ 8] , 既利于 蠟質(zhì)的分散、混溶和乳液質(zhì)量的改善,又利于蠟乳液 的皮革涂飾性能的提高 。

2.3 乳化劑用量對乳化性能影響

乳化劑用量不僅影響乳液的形成和穩(wěn)定性, 還 會直接影響所制備的乳化蠟對皮革涂層的性能。實 驗研究了乳化劑 OS-15和 1631的質(zhì)量比及用量對 乳化效果的影響,結(jié)果見表 5、6。

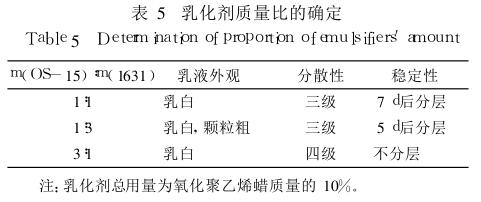

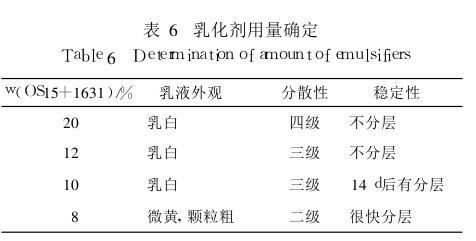

由表 5可知 , OS-15和 1631復(fù)合時, m(OS- 15)∶m(1631)=3∶1較為合適, 在此復(fù)合質(zhì)量比條件 下, 對二者復(fù)合使用時的用量 ,結(jié)果見表 6。

由表 6可知 ,乳化劑 OS-15和 1631復(fù)合時 ,總 用量至少為氧化聚乙烯蠟質(zhì)量 10%以上時乳化效 果較好。如果乳化劑用量過少, 表面活性劑濃度會 過低 ,就可能難以使蠟乳化或得不到穩(wěn)定的乳液 ;而乳化劑用量過多 ,雖能乳液穩(wěn)定 ,但多余的乳化劑在 攪拌時易產(chǎn)生大量泡沫, 影響乳液質(zhì)量 ;同時 , 在皮 革涂飾中,過多的乳化劑會使涂層親水性過大 ,影響 涂層的手感 、耐干濕擦性和防水性,從而降低成品革 的品質(zhì)

2.4 乳化溫度對乳化性能影響

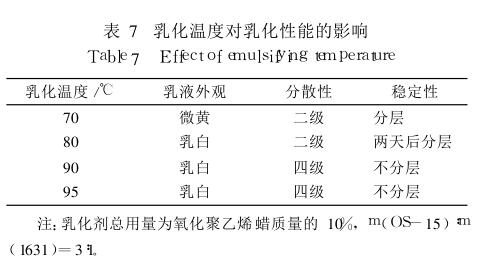

 在較優(yōu)化的乳化條件下 ,作者考察了乳化溫度 對乳化性能的影響,結(jié)果見表 7。

蠟乳化需要先使蠟熔融,降低其內(nèi)聚力,以便在 攪拌作用下可以迅速 、充分地分散,加熱溫度應(yīng)高于 組分中最高熔點 5 ℃ [ 9] , 以保證蠟全部熔化與乳化 劑混合均勻 。實驗發(fā)現(xiàn) , 在非離子表面活性劑乳化 時 ,高溫乳化后, 繼續(xù)降溫攪拌一段時間后效果更 好 。這與乳化劑的濁點有關(guān),在高溫乳化時,溫度超 過了乳化劑的濁點,很大程度上限制了其乳化性能 。 由表 7可知 ,乳化溫度可控制在 90 ～ 95 ℃為宜。

2.5 攪拌速度對乳化性能影響

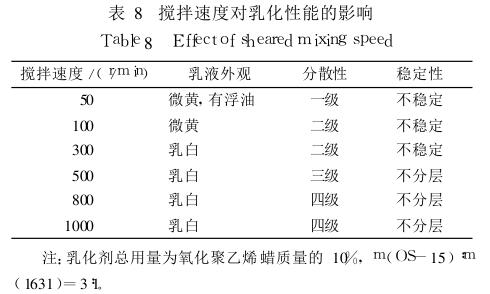

乳化蠟的乳化性能還與攪拌速度有直接關(guān) 系 [ 10] ,實驗結(jié)果見表 8。

由表 8可知 ,攪拌速度低于 100 r/min時 , 不能 將氧化聚乙烯蠟完全乳化 ,這是由于攪拌速度過低 , 不能使蠟和乳化劑混合均勻 ,更不能將熔融的蠟擊 碎并分散成微小顆粒 ,最終導(dǎo)致形成的乳液不穩(wěn)定 。 當(dāng)攪拌速度高于 500 r/min后, 能形成較穩(wěn)定的蠟 乳液, 分散性較好 。但實驗發(fā)現(xiàn) ,攪拌速率太高會產(chǎn) 生較多的泡沫,尤其在乳化劑分子吸附到兩相界面 上形成膠團后 ,激烈攪拌不利于牢固保護膜和分散 雙電層的形成 ,影響乳液質(zhì)量 。因此,攪拌速度控制 在 500 ～ 1 000 r/min為宜 。

2.6 乳液粒徑分析

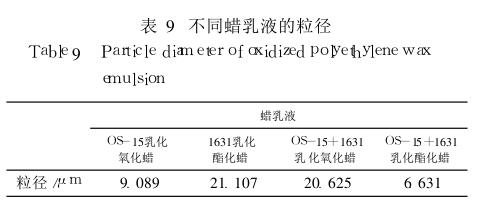

對幾種乳化較好的蠟乳液進行粒徑分析, 結(jié)果 見表 9?？梢钥闯?,用 OS-15和 1631復(fù)合乳化體 系乳化經(jīng)改性后的氧化蠟,乳液的粒徑更細 ,乳化效 果更好。

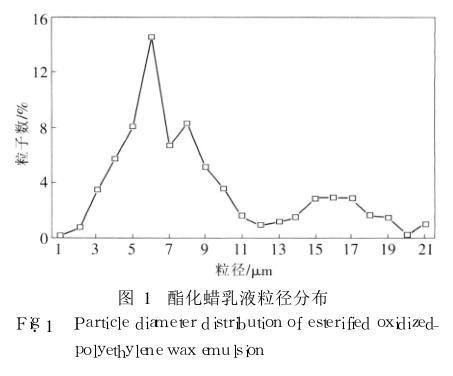

OS-15和 1631復(fù)合乳化酯化蠟乳液的粒徑分 布見圖 1。

由圖 1可見 , 乳液粒徑分布主要集中在 5 ～ 7 μm, 其分布較窄, 平均粒徑為 6.631 μm, 乳液外觀 為乳白色 ,分散性為四級 。

2.7 優(yōu)化工藝產(chǎn)品的乳液性能

在溫度 90 ～ 95 ℃,使用乳化劑 OS-15與 1631 復(fù)配 , m(OS-15)∶m(1631)=3∶1,乳化劑總用量為 蠟質(zhì)量的 20%,機械剪切攪拌 40 ～ 60 min后, 制得 的氧化聚乙烯蠟乳液外觀為均勻乳白色液體, 泛藍 光, 放置 30 d不分層 ;乳液粒徑分布主要集中在 5 ～ 7 μm,且其分布較窄 ,平均粒徑為 6.631 μm;分散性 為四級。小試樣品在福益皮爾卡樂化工有限公司進 行了實驗 ,經(jīng)過皮革對比涂飾應(yīng)用后,結(jié)果表明其性 能和市場上同類型陽離子封底蠟性能相當(dāng), 封底性 能良好,有特殊清新的氣味 , 可以應(yīng)用于服裝革、鞋 面革等的封底 、底涂等工序。

3 結(jié)論

(1)聚乙烯蠟較難乳化, 經(jīng)過氧化改性后 , 氧化 聚乙烯蠟可以較容易地進行陽離子乳化。

(2)氧化聚乙烯蠟乳化時 , 乳化劑 HLB值和氧 化蠟的 HLB值接近,并且乳化劑結(jié)構(gòu)和氧化蠟結(jié)構(gòu) 相似時乳化效果較好 。

 (3)本實驗較優(yōu)化的乳化條件為 :乳化劑 OS- 15與 1631復(fù)配, m(OS-15)∶m(1631)=3∶1,乳化 劑總用量為氧化聚乙烯蠟質(zhì)量的 20%。乳化溫度 : 90 ～ 95 ℃, 剪切攪拌 40 ～ 60 min。 (4)有機堿對氧化聚乙烯蠟進行改性后, 可以 增加分子間的極性, 改善乳化性能, 降低乳化劑用 量 ,提高陽離子氧化聚乙烯蠟乳液的穩(wěn)定性和乳化 效果。

參考文獻:

[ 1] 彭 琳.可乳化的氧化聚乙烯蠟[ J] .國內(nèi)外石油化工快報, 2005, 35(10):23.

 [ 2] 馮玉海.HD陽離子乳化蠟的研制[ J] .日用化學(xué)工業(yè), 2002, 4 (2):81-83.

[ 3] 李華陽.聚乙烯蠟化學(xué)改性及乳化和雙單體非均相接枝改性 聚乙烯的研究[ D] .成都:中國科學(xué)院成都有機化學(xué)研究所, 2000.

[ 4] PariaS, ManoharC, KhilarKC.Kineticsofadsorptionofanionic, cationic, andnonionicsurfactants[ J] .IndEngChemRes, 2005, (44):3091.

[ 5] 沈本賢, 馮愚昧, 高晉生.氧化石蠟微乳液的研制[ J] .日用化 學(xué)工業(yè), 2002, 32(4):72-74.

 [ 6] 金 谷.表面活性劑化學(xué)[ M] .合肥:中國科學(xué)技術(shù)大學(xué)出版 社, 2008:8.

[ 7] 趙國璽, 朱 王 步 瑤.表面活性劑作用原理[ M] .北京:中國輕工業(yè) 出版社, 2003.

[ 8] IzquierdoP, EsquenaJ, TadrosTF, etal.Formationandstabilityof nano-emusionspreparedusingthephaseinversiontemperature method[ J] .Langmuir, 2002, 18:26-30.

 [ 9] 易 華.蠟乳液的研究及其應(yīng)用[ J] .哈爾濱師范大學(xué)自然科 學(xué)學(xué)報, 2002, 22(2):102 -104.

[ 10] 文水平.氧化聚乙烯蠟微乳液的制備[ J] .印染助劑, 2007, 24 (6):24-27.
