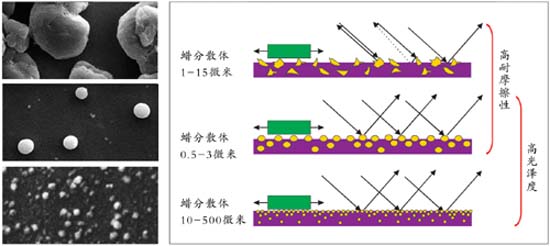

蠟乳液，是指粒徑極小的蠟的狀態(tài)，蠟乳液通常分布在10-500納米的微小范圍內。由于蠟乳液的混溶性能好，常常被應用于油墨、涂料、木器漆等，以改善光澤，手感，防水等性能 。

通常生廠企業(yè)為了降低成本，采用蠟粉加工成蠟乳液的方法。

如何制備蠟乳液

(1)熔融分散法：
將蠟粉高溫熔融后，慢慢噴灑在冷的溶劑中(一般選用非極性溶劑，如甲苯)，使蠟液遇驟冷，呈現(xiàn)小粒子析出，冷卻速度越快，形成的蠟乳液越細膩，這樣分散的蠟粉耐磨性，滑度較好，并且對光澤影響最小。缺點是需要特殊設備，有火災危險。主要用于高檔漆生產中。


(2)直接加入法：
容易分散的費—托蠟和PE蠟可直接加入清漆中高度攪拌即可，這樣生產工藝簡單，成本降低。


(3)冷研磨蠟粉分散注意事項
A  溫度控制：低分子量的聚乙烯蠟，在分散過程中，如果溫度過高，容易引起蠟粉部分溶解，溶劑滲透蠟粉，引起溶漲，導致再絮凝返粗，形成粗粒，蠟粉失效。一般分散溫度不高于40℃即可。
B  一般以酯類、酮類或者醚醇類作蠟粉的分散溶劑，比較理想，避免使用苯類溶劑，因為苯類溶劑對蠟粉滲透力強，容易引起蠟粉高溫下溶漲。

(4)冷分散法：
冷分散的方法可以用于制備高濃度的微粉蠟分散體，固含量取決于所使用的溶劑，常用非極性或弱極性溶劑如礦物油、甲苯等分散蠟粉，可以制得高濃度的蠟漿，流動性好，儲存穩(wěn)定性高，可以直接加入油墨和油漆中。分散方法如下：先以較低速度攪拌至樹脂液產生漩渦，再將蠟粉慢慢加入漩渦內，待蠟粉全部加入后，提高攪拌速度至1000rpm，充分攪拌10～30 min，細度合格即可。

通過上述方法可以制備出蠟乳液，但部分企業(yè)生產設備未達要求，而無法使用上述方法，可以直接購買蠟乳液。
